【PC周辺】インターネット回線 “NEC Aterm WiFiルータ 11000T12” 無線LAN│#1 強化編

光回線『NEC Aterm AM-AX11000T12』設置│レビュー

工作室／PC部屋に10G回線を引く計画の第三弾。

先日導入したコミュファ光の10G回線。

有線LAN環境で問題なく運用中なのだが、無線LANの方はホームゲートウェイ(ONU)のまま手つかずになっている。

一度コミュファ光オプションの“メッシュWi-Fi”を試してみたことがあった。

コミュファのホームゲートウェイ機もそうなのだが、オプションで送られてきたメッシュWi-Fi機（BUFFALO）もWi-Fi「6」だったので期待したほどの効果を感じられず、解約した経緯がある。

そこで今回はWi-Fiを“6E”を目標に『無線LAN環境を強化する』計画である。

- 目次 Contents -

Wi-Fi 6E おさらい

1 周波数帯の違い

Wi-Fi 6に対してWi-Fi 6Eの大きな違いは「6GHz帯」を利用できること。

	Wi-Fi 6	Wi-Fi 6E
Wi-Fi規格	IEEE802.11ax	IEEE802.11ax
最大通信速度※理論値	9.6Gbps	9.6Gbps
周波数帯	2.4GHz帯/5GHz帯	2.4GHz帯/5GHz帯/6GHz帯
帯域幅	20MHz/40MHz/80MHz/160MHz	20MHz/40MHz/80MHz/160MHz

2 メリットとデメリット

6GHz帯が使えるメリットとデメリットはだいたい次の通り。

高速通信できるチャンネル数が多い〇
6GHz帯は干渉する通信機器が少なく混雑回避できる〇
周波数帯が拡張されることで速度低下や遅延が少なくなる〇
DFS（重要電波を優先する動的周波数選択）による遅延が発生しない〇
ルータを含め全て対応機器が必要✖
2.4GHzや5GHz帯よりも障害物による減衰が大きい✖
対応機器がやや高額✖

Wi-Fi 6E 対応機器

Wi-Fi 6E環境にするためには光回線のONU以降、全ての機器が対応していなければならないので、

現状をふまえてを検討した。

1 ホームゲートウェイの仕様

現在使用中のホームゲートウェイはF5648という機種で、Wi-Fi 6Eには非対応となっている。

	F5648	F5748Q
Wi-Fi 規格	Wi-Fi 6	Wi-Fi 6E / 7
Wi-Fi規格	IEEE802.11ax	IEEE802.11ax / be
最大通信速度※理論値	9.6Gbps	46Gbps
速度	2.4GHz → 1.15Gbps 5GHz → 4.804Gbps 6GHz → 非対応	2.4GHz → 1.376Gbps 5GHz → 5.768Gbps 6GHz → 11.5Gbps

※F5648は2024年下半期ごろまで

※5748Qは2024年後半ごろ～現行機種

2 PCの仕様

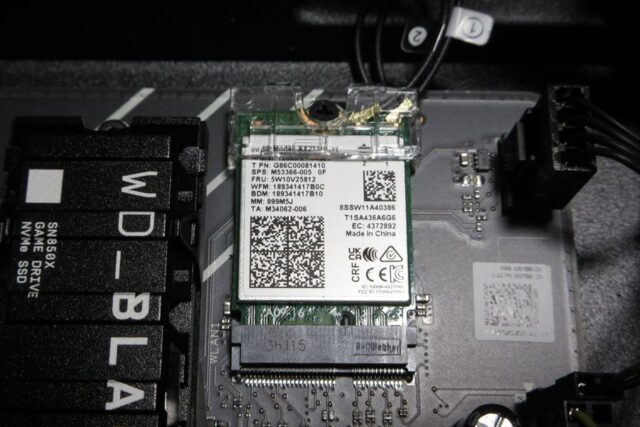

メインのhpデスクトップPCの無線LANアダプターはIntel/AX211、Wi-Fi 6E対応。

3 無線LANルータの選択

PCはWi-Fi 6Eに対応しているものの、大もとのホームゲートウェイは未対応。

そこでWi-Fi 6Eに対応した無線LANルータを増設することで、無線LANの強化をすることにした。

BUFFALO、TP-LINK、ASUSなどある中、選んだのはNECのAterm（エイターム）。

理由は長年Atermシリーズを使い続けていて特に故障やトラブルの経験がなかったことと、日本製であることを重視して最有力候補になった。

１．Aterm PA-WX11000T2の特徴

決めたのは現行のAtermシリーズの中で評判の良い「PA-WX11000T12」。

特徴は以下の通り。

【Wi-Fi 6E対応】6GHz帯の利用により最大4,804Mbps（規格値）高速通信が可能
【トライバンド対応】3つの通信帯域を使うから安定通信が可能
【10Gbpsポート】10Gサービスを最大限利用できる10Gbps有線LANポート搭載

など

NEC Aterm Station 公式は ⇒ こちら。

©NEC Aterm

２．Aterm PA-WX11000T2の品番

さっそくPA-WX11000T2をAmazonで購入することにした。

だがしかし・・・

このモデル（品番）がどうしても見つからない。

人気商品らしいので欠品かもと思いながら調べたが、やっぱり無い。

どういうことか？

結果「PA-WX11000T12」はAmaonでは売られていなかった。

「PA-WX11000T12」は一般モデルの品番、Amazonでは「AM-AX11000T12」という品番で販売されていてWX11000T12を扱っていないのが理由だった。

ただ「PA-WX11000T12」と「AM-AX11000T12」は販売ルートが違うだけで同一商品である。

この事がAmazonの購入ページに記載されていなかったので迷ってしまったのだ。

３．Aterm AM-AX11000T12/MSの特徴

改めて、今回Amazonから購入したのは「AM-AX11000T12/MS」というモデルになる。

©Amzon

AM-AX11000T2の末尾に「MS」が付いたこの製品は、2台セットの商品。

何が違うのかというと「AX11000T12が2台1セット」になっていて、工場出荷時に1台が親機＋もう1台が子機としてメッシュ設定済みになっている。

主な特徴は上記（1.）に加えて、

親機とメッシュ中継機の2台セットモデル
ペアリング済みなので、親機－中継機の接続設定が不要
Amazon専用のツメ折れ防止LANケーブル付き

環境に配慮した簡易包装でお届け

など

ちなみに一般モデル「PA-WX11000T12」は単体販売のみで、セット商品はない。

もちろん自分で設定すれば、一般モデルWX11000T12を複数台用意してメッシュ環境を築ける。

AM-AX11000T12/MSの設置

1 AM-AX11000T12/MSの概要

１．簡易包装

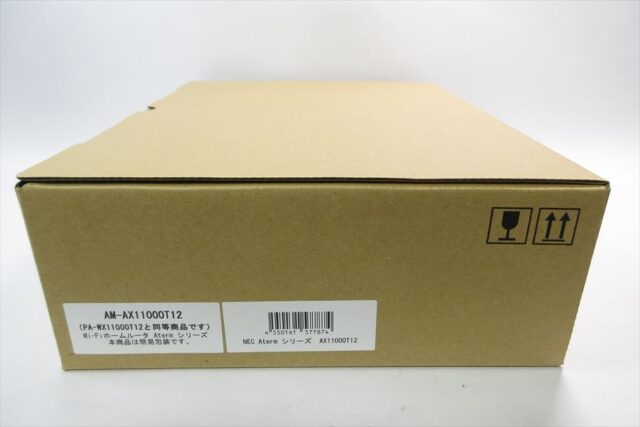

商品番号がラベルされただけの素っ気ない無地ダンボール。

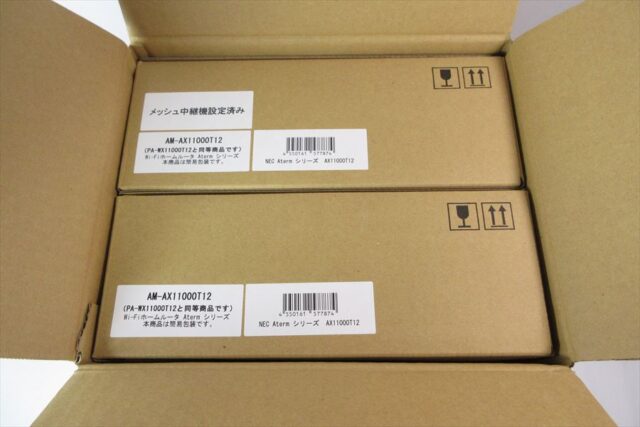

AM-AX11000T12が2台まとめて1箱に。

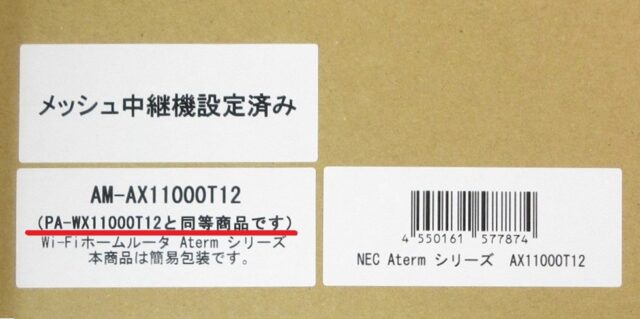

中箱には、一般モデル「PA-WX11000T12」と同等商品であるという記載がされている。

２．開封

「メッシュ中継機設定済み」と書かれた方がメッシュ子機らしいので、そのラベルの無い方（つまり親機）のAX11000T12から開封。

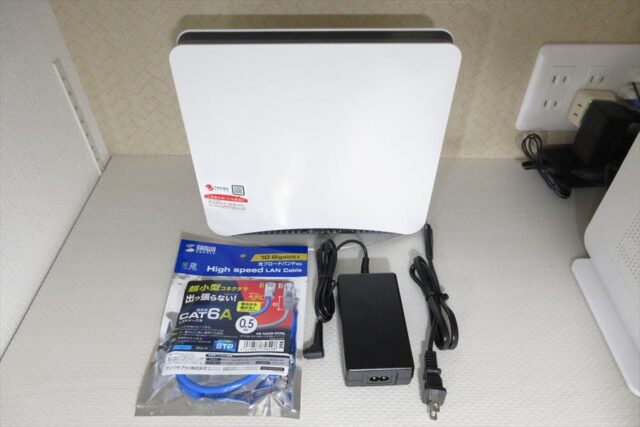

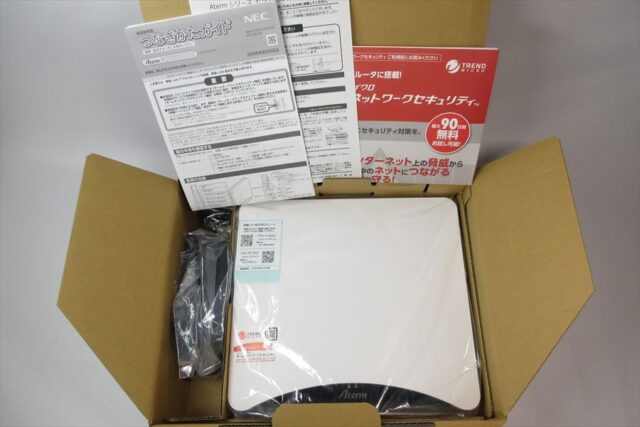

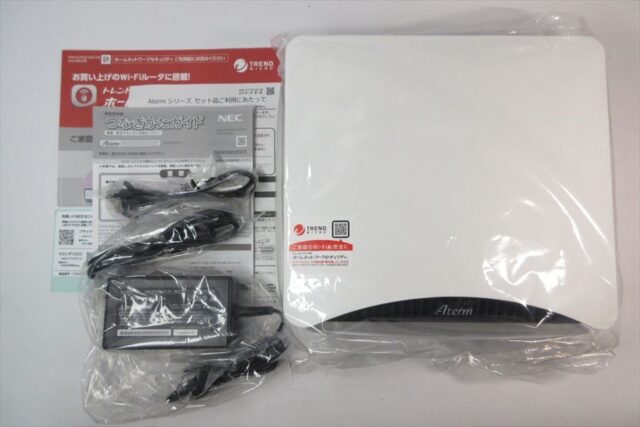

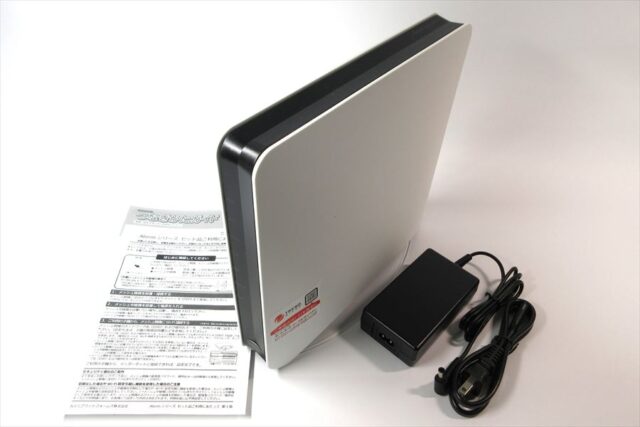

説明書類の下に本体と電源アダプター。

３．内容

付属品は、説明書類（つなぎかたガイド・Atermシリーズセット品のご利用にあたって）、Cat.6Aケーブル、そして電源アダプター。

左奥にある赤い印刷冊子はTREND MICROセキュリティソフト（90日間無料）の案内。

４．外観（親機）

ホワイト×ブラックの外見、どこかのゲーム機を連想させる。

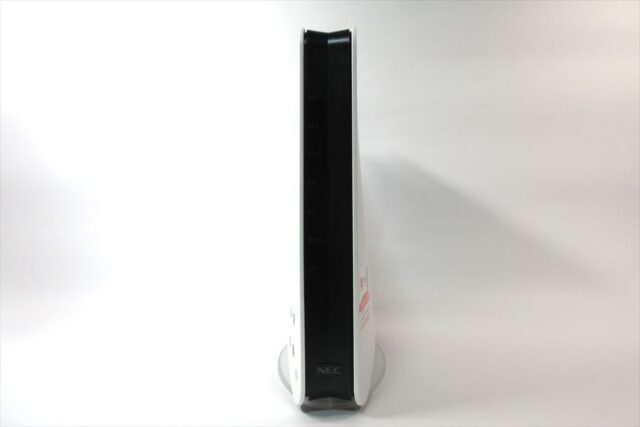

正面にはLEDインジケータが並ぶ。

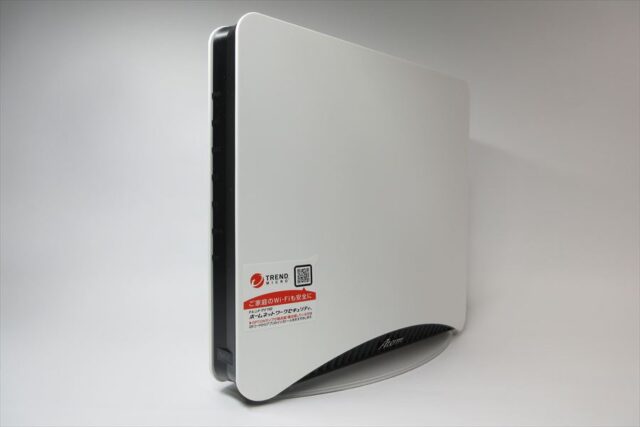

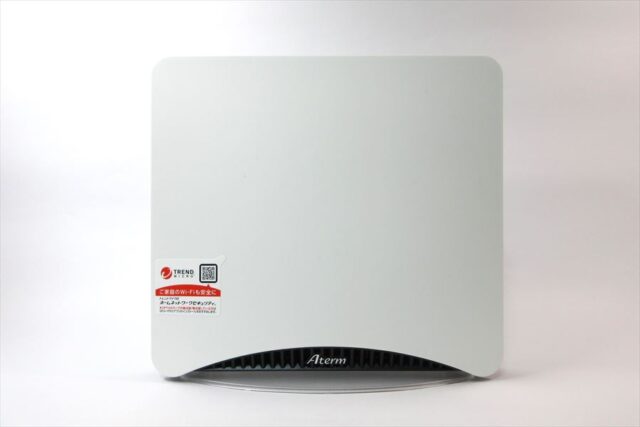

右の側面、Atermロゴが下部中央に。

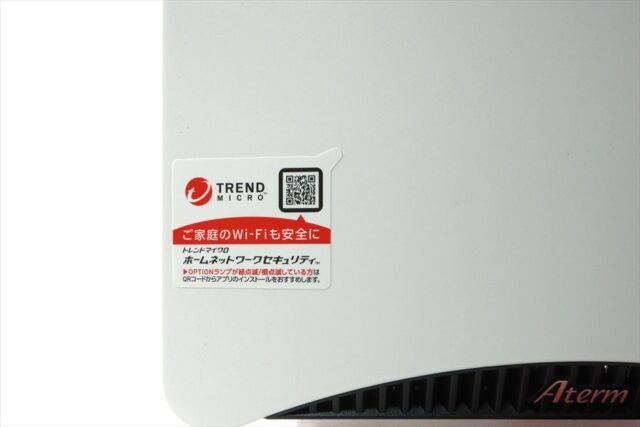

ウイルスバスターのステッカーシールが貼られている。

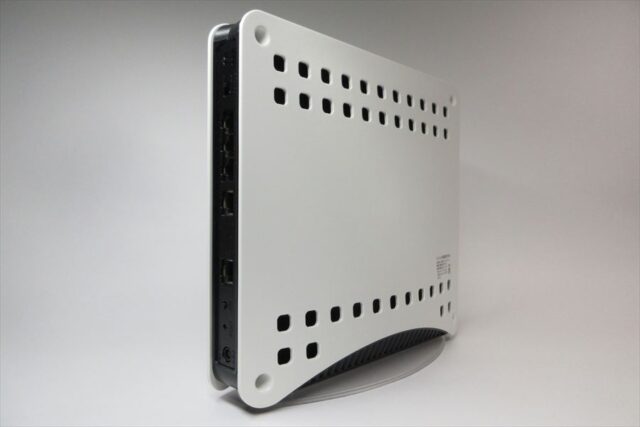

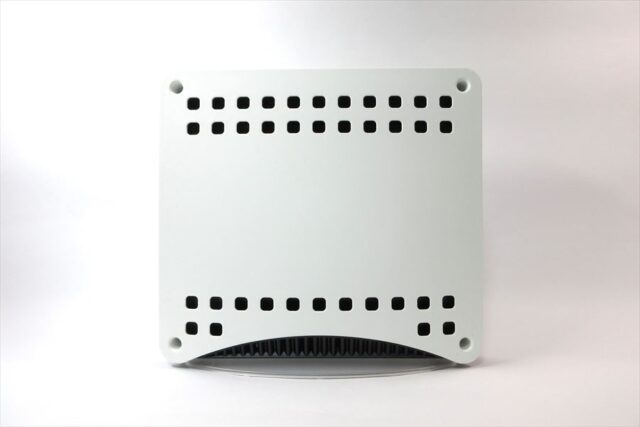

左の側面には通気口。

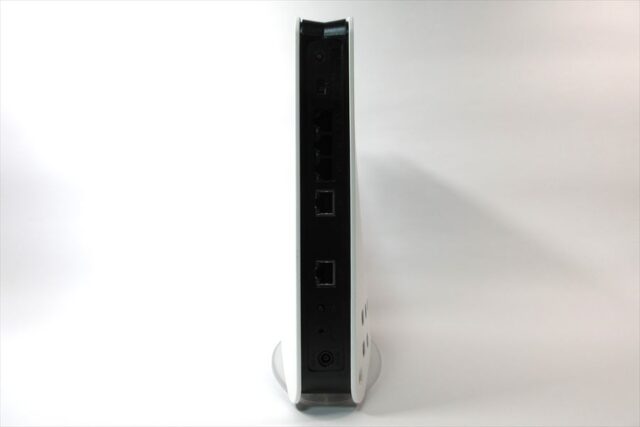

背面にはポートが並ぶ。

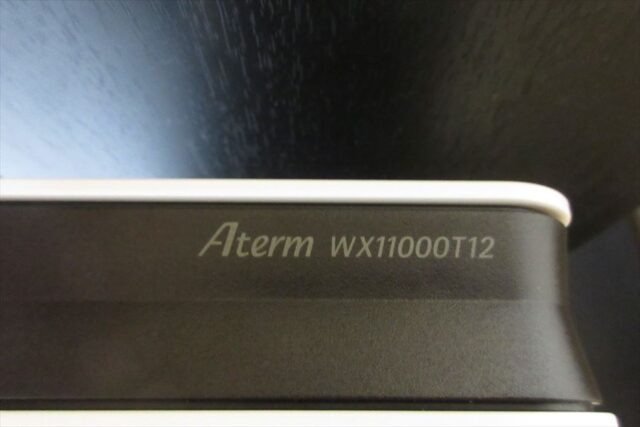

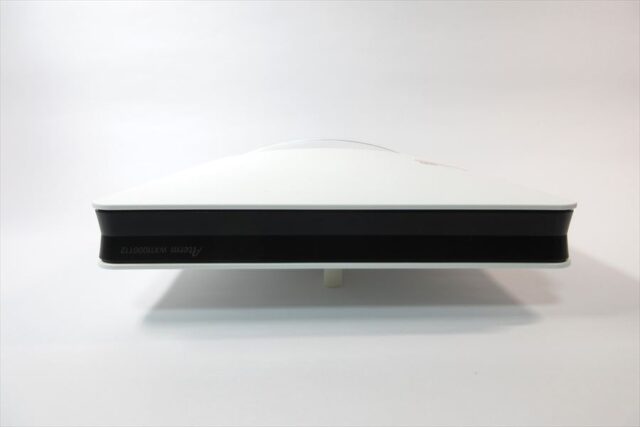

上面には薄く「Aterm WX11000T12」のモデル名。

ここはAX11000T12ではなかった。

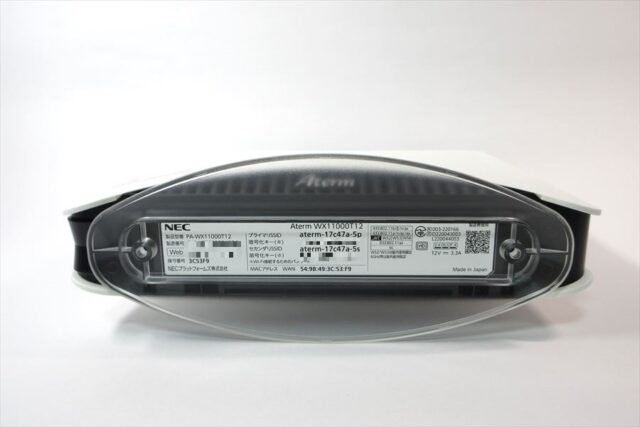

底面には透明スタンドが取り付け済みで、中央にSSIDや暗号化キー等の表示ラベル。

電源アダプタは12V 3.0Aの仕様。

５．外観（子機）

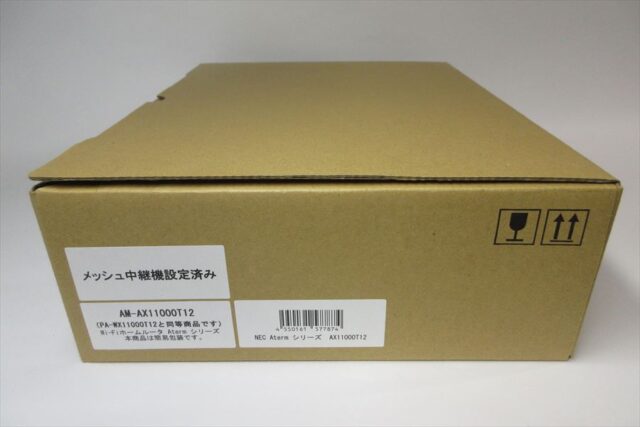

外箱には「メッシュ中継機」のラベルがある。

中身は親機と同じAX11000T12。

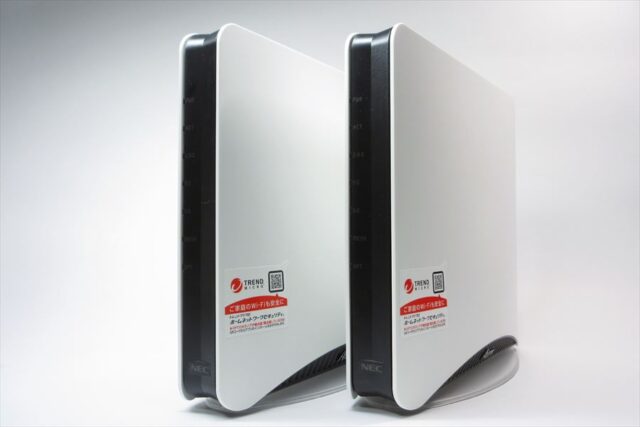

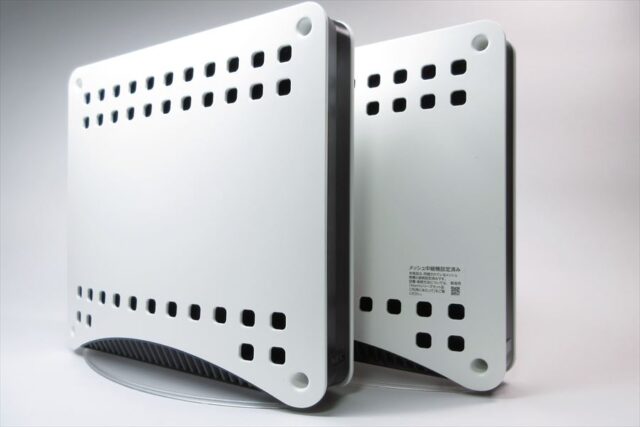

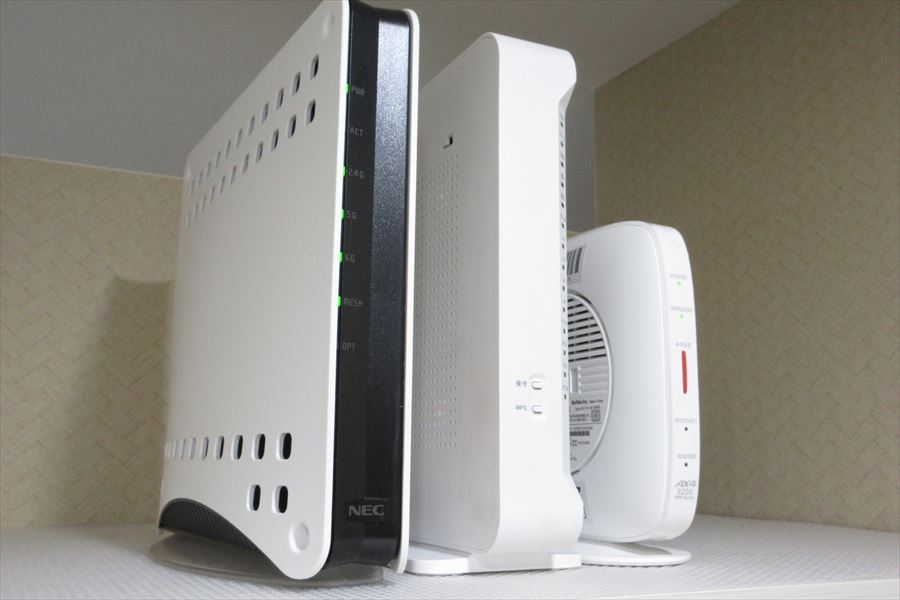

並べても当然、同じ。

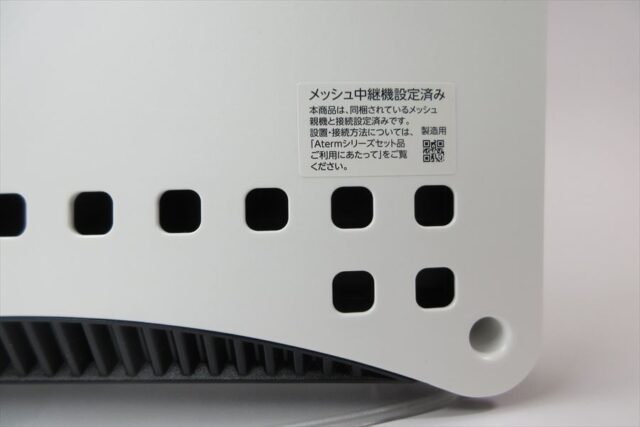

唯一の違いは、子機にだけ「メッシュ中継機設定済み」ステッカーシールがある。

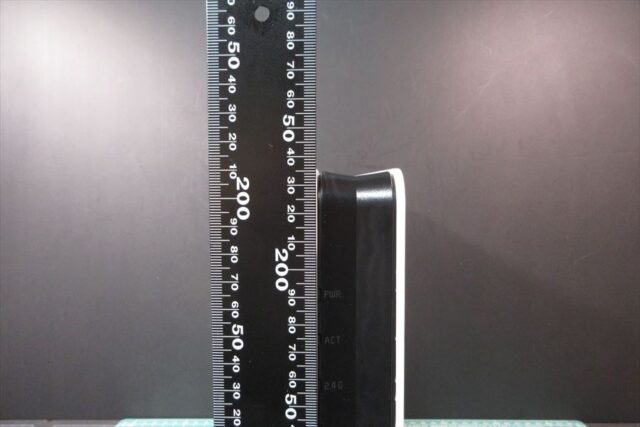

６．サイズ（共通）

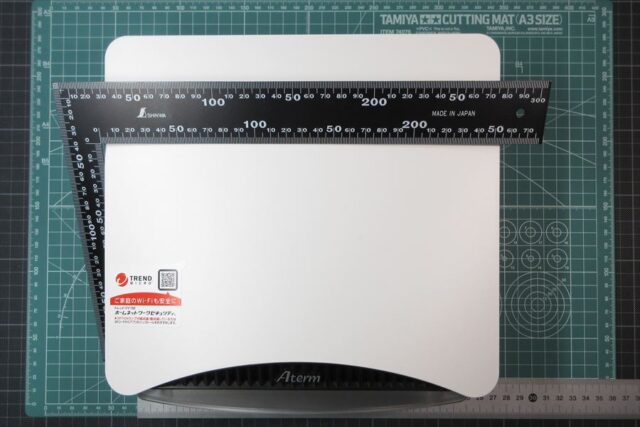

奥行き幅は約257mm。

高さは約236mm。

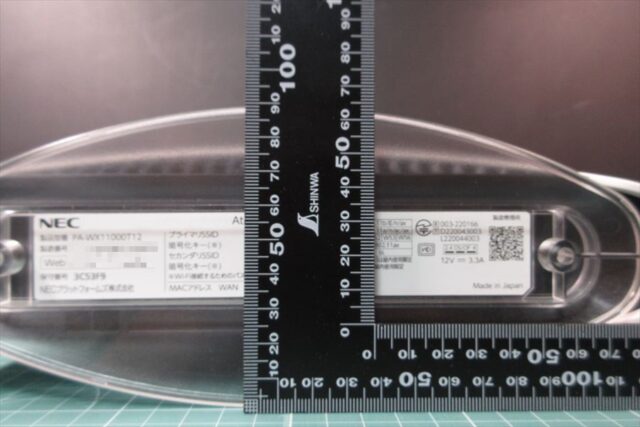

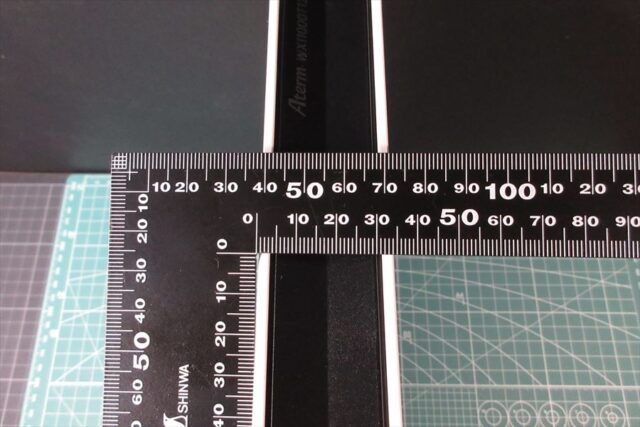

厚み幅は上部で約34mm。

下部スタンドで約90mm。

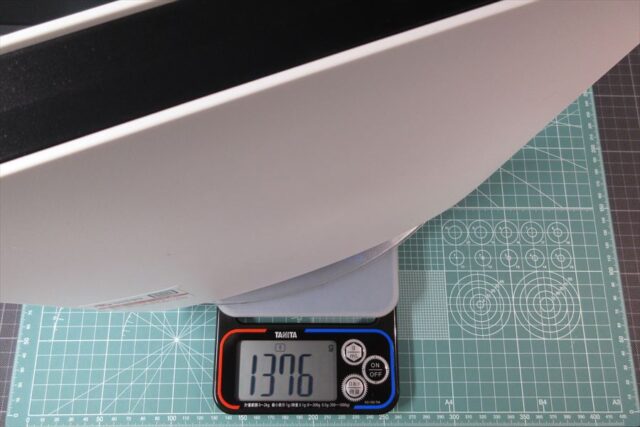

重さは1376g。

７．説明書

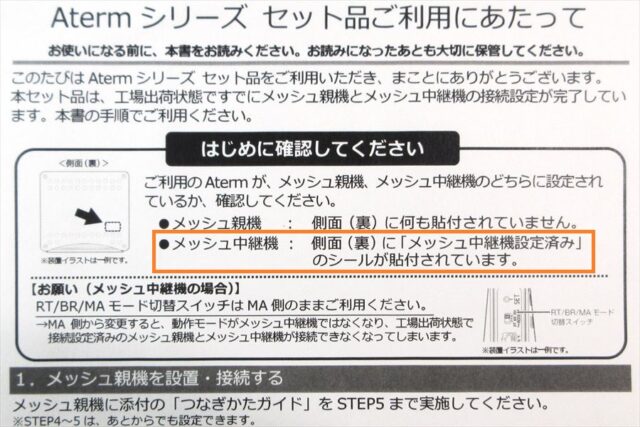

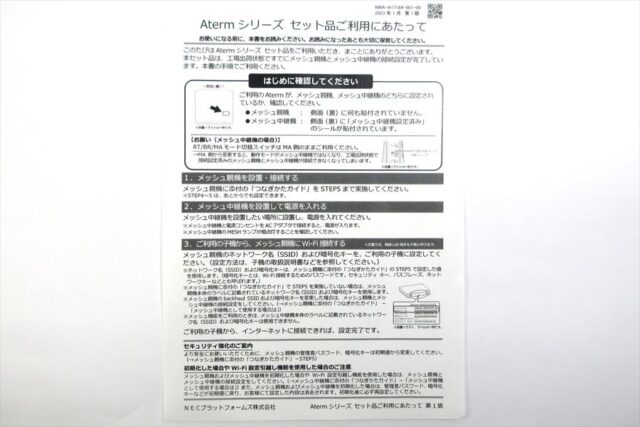

AM-AX11000T12/MSに入っている説明書『セット品ご利用にあたって』。

これはメッシュWi-Fi設定済みセット専用の注意書きで、他の『つなぎ方ガイド』よりも優先して読んだほうがよい。（と後で気づいた）

メッシュ親機、メッシュ中継機の識別について書かれている。

©NEC Aterm セット品ご利用にあたって

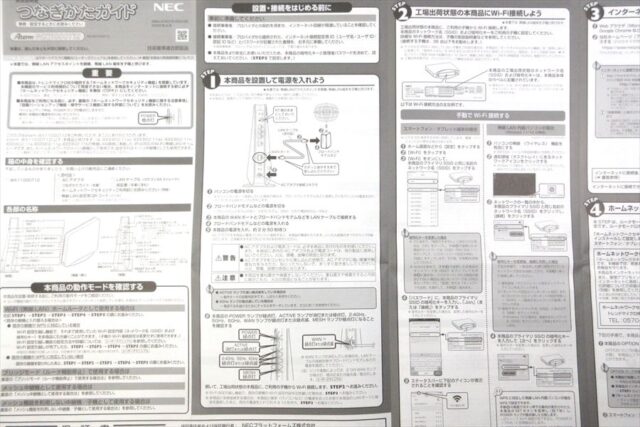

『つなぎかたガイド』はWX11000T12表記で書かれている。

先に見てしまうと、機種が違う？と焦ってしまうかもしれない。

AX11000T12と共通、くらいの表示があったら親切かと思う。

Atermサポート公式『つなぎかたガイド(pdf)』は ⇒ こちら。

リンク

2 AM-AX11000T12/MS の接続

工作室／PCまでのLAN経路イメージ。

ホームゲートウェイはルータ機能のみとし、AX11000T12 ×2台をメッシュWi-Fi機器として使う。

©NEC Aterm ユーザーズマニュアル引用

写真⇧ ホームゲートウェイ(ONU) ━ AX11000T12(親機) ━ AX11000T12(子機) は有線接続

以降の設定ではルータ本体のスイッチ操作やLEDインジケータの確認が必要になる。

©NEC

※Aterm Station 製品情報参照

メモ✐

MA=Mesh Agent・・・「メッシュ中継モード」メッシュWi-Fiの子機設定
BR=Bridge ・・・「ブリッジ・モード」ルータ機能を停止しONUに有線接続
RT=Ruter・・・「ルータ・モード」インターネット回線を複数ポートに分岐

１．メッシュWi-Fi 親機

親機（1台め）の接続。

ここからは、NEC Aterm『つなぎかたガイド』をもとに設定を行っていく。

光回線の終端装置がONUのみの場合、AX11000T12を“ルータ”に設定することになるが、ここではホームゲートウェイ機がONU＋ルータ機能を備えている。

なので、ルータが重複しないよう親機AX11000T12のルータ機能はオフにしておく。

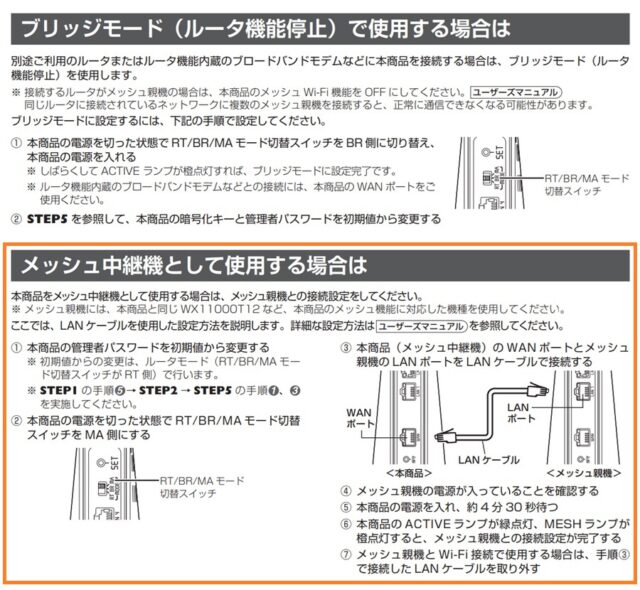

©NEC Aterm つなぎかたガイド

１）親機のモード設定

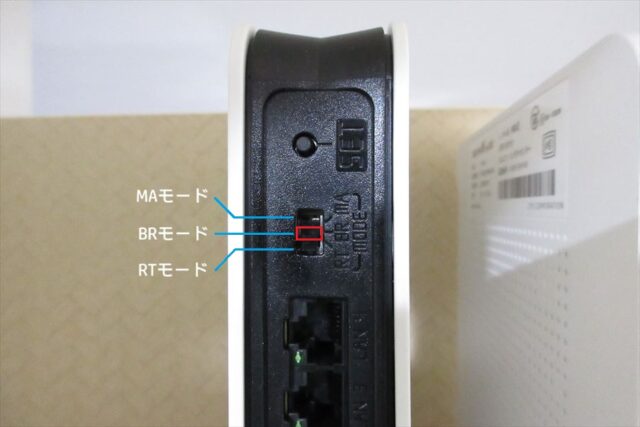

ルータOFFの設定するため、背面のモード切替スイッチを［BR=ブリッジ]にする。

２）電源ON

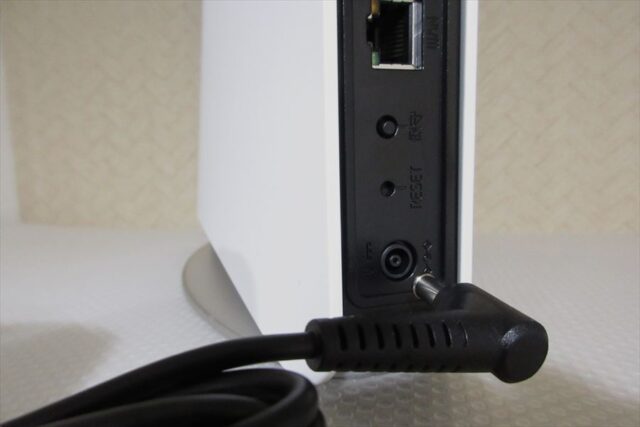

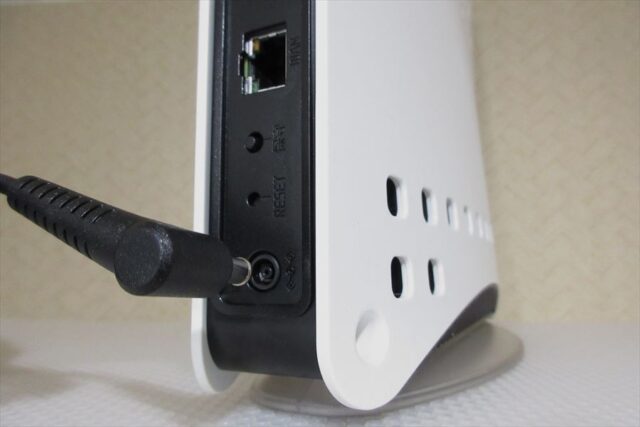

AC電源アダプタのコードを挿すと自動的に電源ONになる。

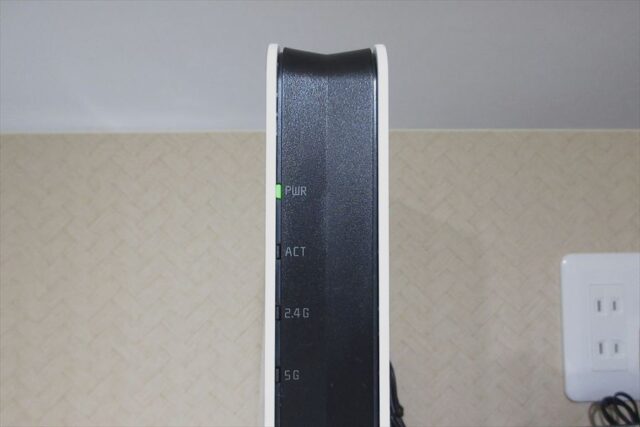

前面LED［PWR］点灯を確認。

３）親機のLANケーブル接続

コミュファのONUホームゲートウェイとつなぐLANケーブルを用意。

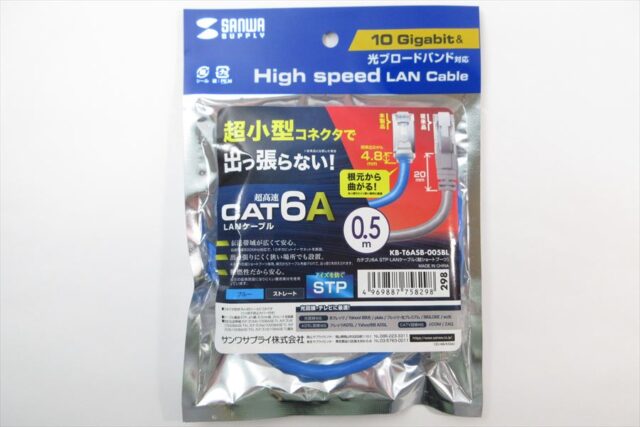

ここはあえてAX11000T12のおまけ品は使わず、別途Cat.6Aのケーブルを用意した。

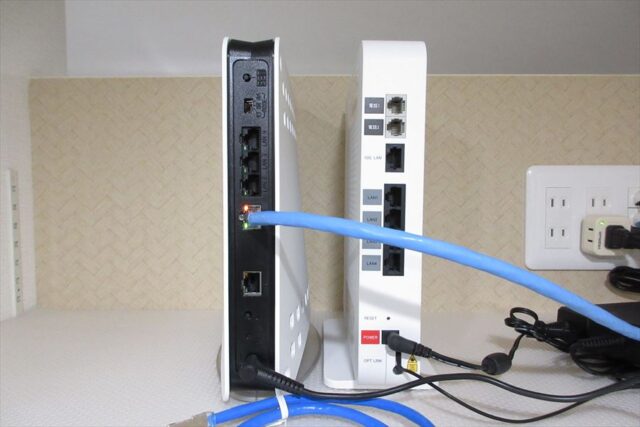

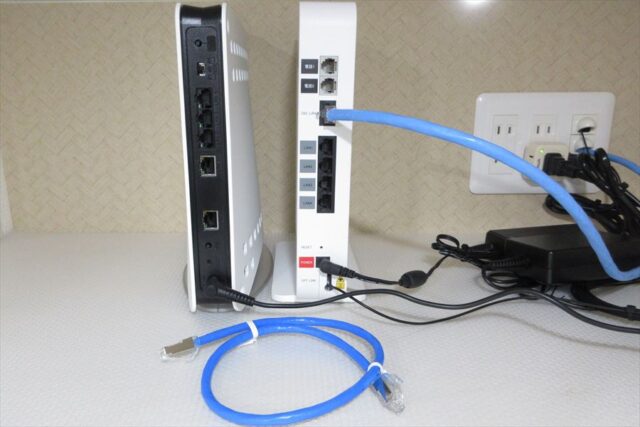

現状のホームゲートウェイのLAN配線を確認。

一次側［WAN］ポートに光ケーブル(黒)、二次側［10G LAN］ポートには他室へ渡るLANケーブル(水色)が繋がれている。

これから繋ぎ変える。

水色LANケーブルの先（他室）には子機AX1000T12を設置する予定。

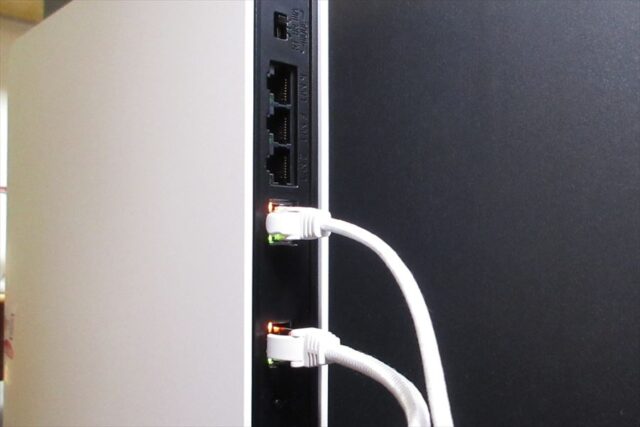

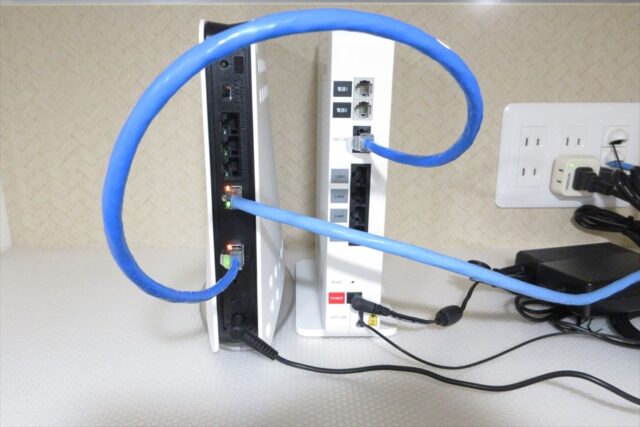

なので、親機AX11000T12の二次側［LAN-1］ポートにこの水色ケーブルをつなぐ。

次に、親機AX11000T12［WAN］ポートへはホームゲートウェイ［10G LAN］ポートからのLANケーブルとつなぐ。

２．メッシュWi-Fi 子機

子機（2台め）の接続。

通常は NEC Aterm『つなぎかたガイド』をもとに設定を行うのだが・・・

AX11000T12/MSのセット品はメッシュWiFiの設定が工場出荷時に完了している。

なので、この手順はしなくてもよい。

１）子機のモード設定

最初に読んだ『セット品ご利用にあたって』を参考に、モード切替の確認だけしておく。

©NEC Aterm セット品ご利用にあたって

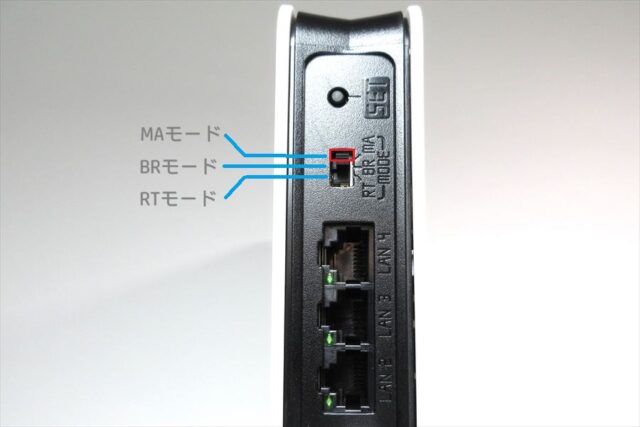

メッシュWi-Fiの子機（中継機）にするため［MA=メッシュエイジェント］の位置に。

※AX11000T12/MS セット品の場合、子機は工場出荷状態で［MAモード］になっていた。

２）電源ON

親機と同じくAC電源アダプタのコードを挿すと自動的に電源ONになる。

３）子機のLANケーブル接続

前項、親機AX11000T12の［LAN-1］ポートからのLANケーブルを［WAN］ポートにつなぐ。

子機［LAN-1］ポートからPCへLANケーブルをつなげば、有線LANの配線は全て完了。

リンク

AM-AX11000T12/MSの速度

接続の確認をするため速度を測ってみた。

1 ホームゲートウェイF5648のみ

１．有線LAN

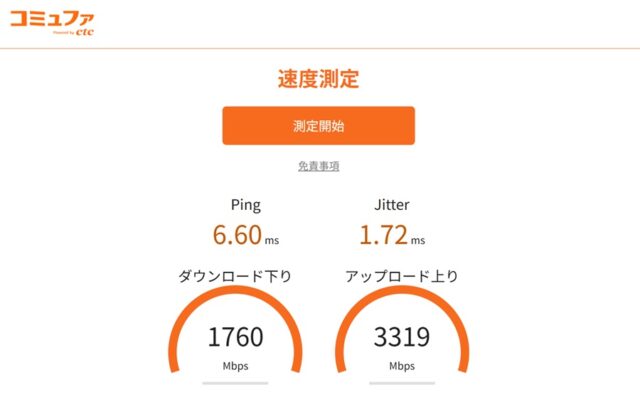

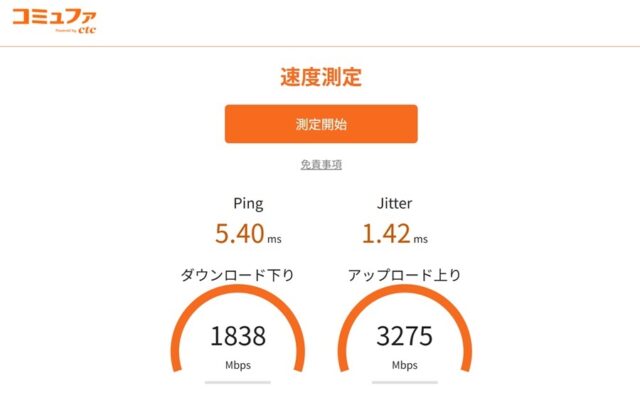

【コミュファ SPEED TEST】

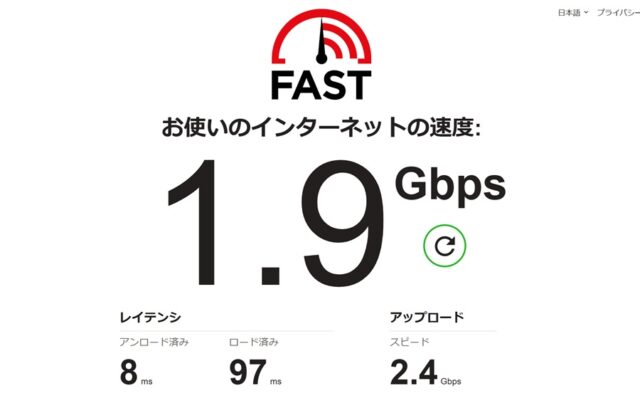

【FAST.com】

２．無線LAN

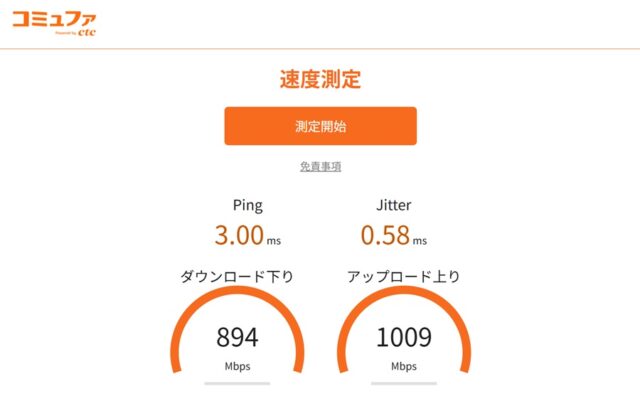

【コミュファ SPEED TEST】

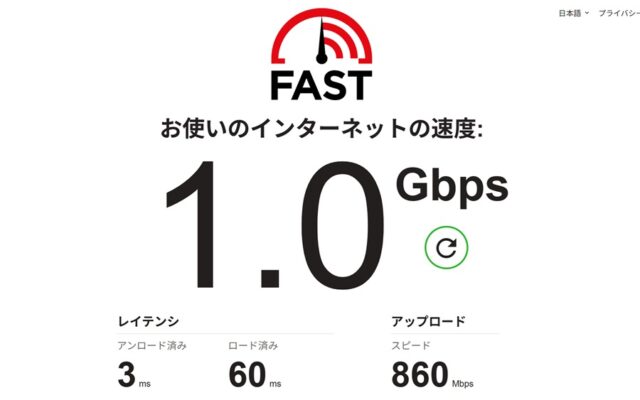

【FAST.com】

2 AX11000T12 ×1基（ブリッジWi-Fi）

１．有線LAN

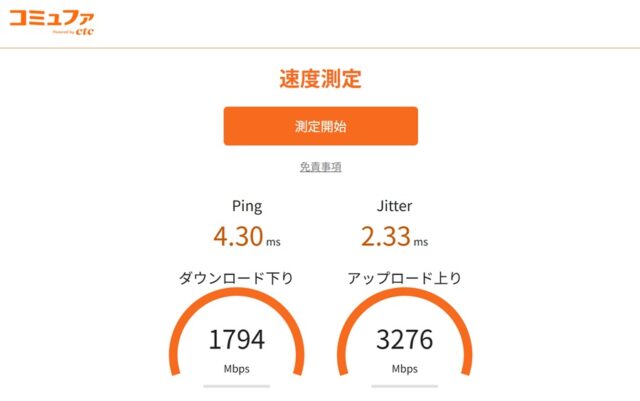

【コミュファ SPEED TEST】

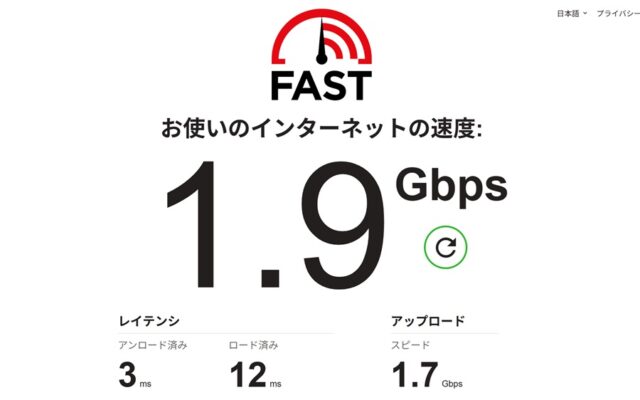

【FAST.com】

２．無線LAN

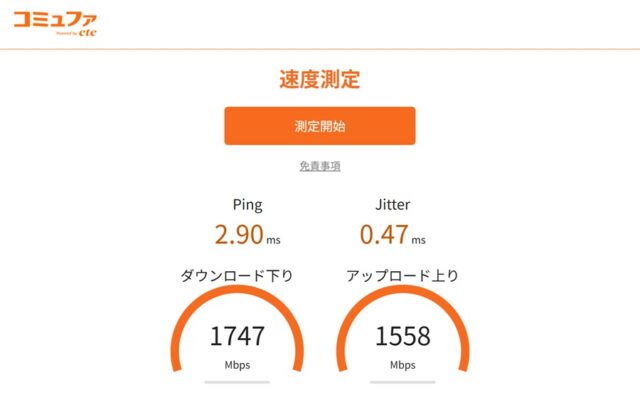

【コミュファ SPEED TEST】

【FAST.com】

3 AX11000T12 ×2基（メッシュWi-Fi）

１．有線LAN

【コミュファ SPEED TEST】

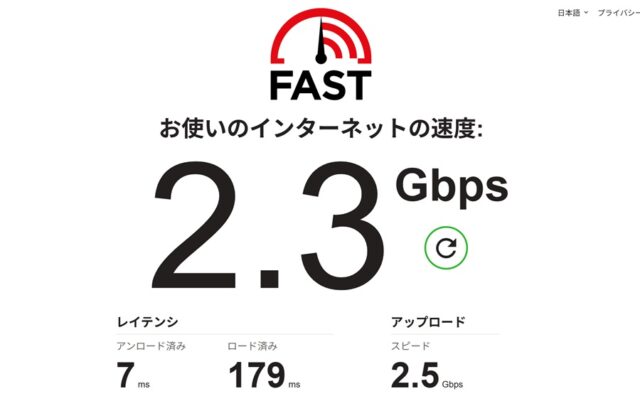

【FAST.com】

２．無線LAN

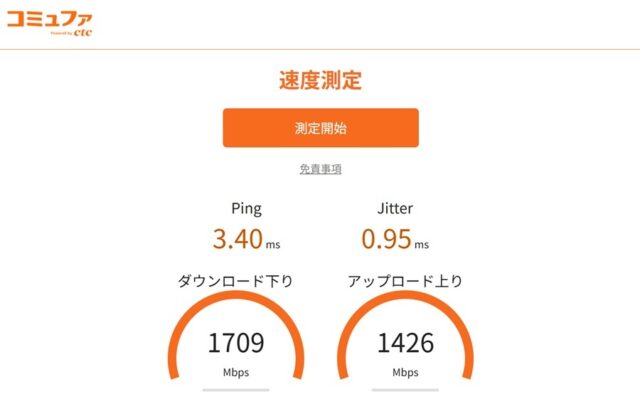

【コミュファ SPEED TEST】

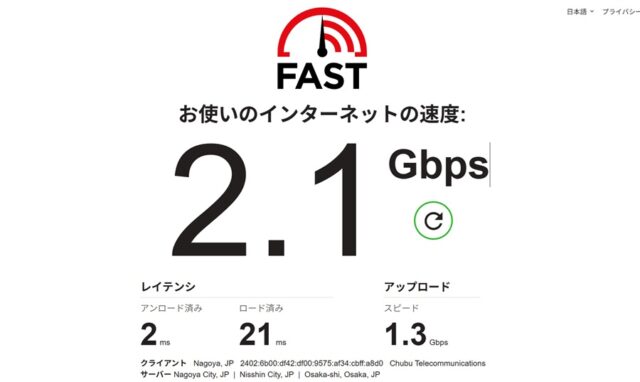

【FAST.com】

まとめ

1 有線LAN／無線LANの測定結果

ホームゲートウェイ（HGW）のみとAX11000T12のBR/MA追加の比較。

【速度測定一覧表】

	Commufa SPEED TEST		FAST.com
	有線LAN	無線LAN	有線LAN	無線LAN
HGW F5648	1.7／3.2	0.8／1.0	1.9／2.6	1.0／0.8
AX11000T12 1台	1.8／3.2	1.7／1.5	1.9／2.4	1.9／1.7
AX11000T12 2台	1.7／3.3	1.7／1.4	2.3／2.5	2.1／1.3
